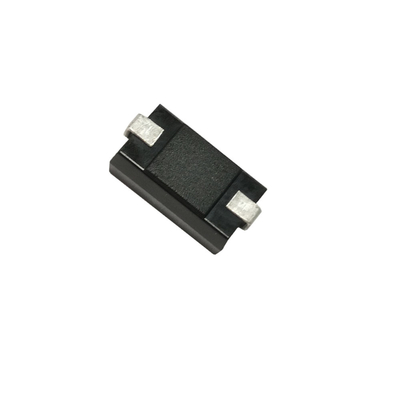

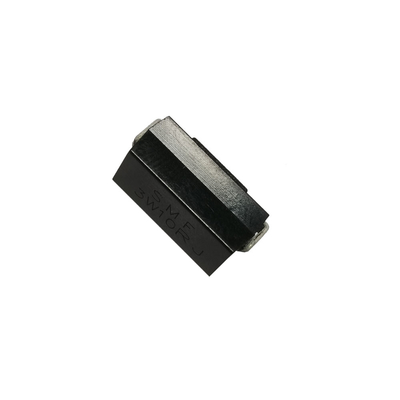

100ppm TCR Metal Film Chip Resistor 2W 3W 5W 1% Toleransi Paket Cetakan Tahan Api

  • 100ppm TCR Metal Film Chip Resistor 2W 3W 5W 1% Tolerance Flameproof Molded Package
  • 100ppm TCR Metal Film Chip Resistor 2W 3W 5W 1% Tolerance Flameproof Molded Package
  • 100ppm TCR Metal Film Chip Resistor 2W 3W 5W 1% Tolerance Flameproof Molded Package
Tempat asal Cina
Nama merek JDC
Sertifikasi ROHS&Reach
Nomor model SMF
Kuantitas min Order 5000pcs
Harga US$0.08-US$0.15
Kemasan rincian Gulungan dalam Karton
Waktu pengiriman 2 minggu
Syarat-syarat pembayaran T/T, Serikat Barat
Menyediakan kemampuan 1.000 Kpcs per Bulan

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nilai daya 2W,3W,5W Teknologi Film Logam
Jenis Paket Pemasangan Permukaan Kisaran resistensi 10R-22MR
Toleransi ±1%，±2%，±5% TCR ±100ppm/℃
Cahaya Tinggi

Resistor Chip Film Logam 5W

,

Resistor Chip Film Logam 100ppm

,

Resistor Chip Film Logam Daya
Tinggalkan pesan
Deskripsi Produk

Power Metal Film Chip Resistor menggunakan bahan moudling yang andal untuk mengemas resistor film logam di dalamnya, ukurannya jauh lebih kecil daripada resistor film logam tradisional, cocok untuk catu daya, telekomunikasi, dan aplikasi peralatan uji.



Fitur:



  • Paket cetakan UL94V0 tahan api, tahan terhadap panas, kelembapan, dan insulasi.
  • Desain khusus untuk pemasangan permukaan otomatis.
  • Kekuatan mekanik yang sangat baik dan stabilitas eletrical.
  • Mengurangi biaya perakitan.



Dimensi (mm):





100ppm TCR Metal Film Chip Resistor 2W 3W 5W 1% Toleransi Paket Cetakan Tahan Api 0



Nilai daya A±0,3 B±0,3 C±0,3 D±0,3 Emax Kisaran resistensi Tegangan kerja maks
2W 4.0 6.7 1.4 3.55 7.9 10R-20M 300V
3W 5.5 10.5 1.7 5.0 12.0 10R-20M 500V
5W 7.3 13.5 1.7 6.8 17.0 10R-20M 500V



Kinerja Listrik



Karakteristik Standar Metode Uji
Toleransi Resistensi ±1%(F), ±5%(J) /
TCR ±100ppm/℃ -55 ℃ -200 ℃
Beban Daya Terukur Suhu Permukaan275 ℃ Maks
ΔR/R≤±1%		 Nilai tegangan selama 30 menit
Kelebihan Waktu Singkat ±0,5% 5 kali nilai daya selama 5 Detik
Dielektrik Menahan Tegangan Tidak ada bukti kerusakan mekanis atau kerusakan isolasi. AC 500V selama 1 Menit
Ketahanan Isolasi 10.000MΩ Meger DC 500V
Solderabilitas Cakupan minimal 95%. ±250 ±5℃ selama 2 detik
Ketahanan terhadap panas solder Tidak ada bukti kerusakan mekanis
ΔR/R≤±1%		 270±5℃ selama 10±1 detik



Karakteristik Lingkungan



Karakteristik Standar Metode tes
Suhu.Siklus ΔR/R≤±1% -55 ℃ (30 menit)
→Suhu Kamar (3 menit)
→+200℃(3 menit)
→Suhu Kamar (3 menit)
5 Siklus
Beban Hidup ΔR/R≤±1% Nilai beban daya 90 mnt
30 menit MATI
70 ℃, 1000 jam
Umur Beban yang tahan lembab ΔR/R≤±1% Nilai beban daya 90 mnt
30 menit MATI
40 ℃, 95% RH 500 Jam
